一、范圍
本標準規定了對KSG 系列礦用干式變壓器(以下簡稱干式變壓器)的設計、制造、檢驗、包裝、儲運與儲存之要求。
本標準適用于非煤礦井下有甲烷、煤塵等無爆炸危險環境使用的礦用一般型干式變壓器。
一、范圍
本標準規定了對KSG 系列礦用干式變壓器(以下簡稱干式變壓器)的設計、制造、檢驗、包裝、儲運與儲存之要求。
本標準適用于非煤礦井下有甲烷、煤塵等無爆炸危險環境使用的礦用一般型干式變壓器。
二、規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準。然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T12173-2008 礦用一般型電氣設備
GB3836.l-2010 爆炸性氣體環境用電氣設備 第1部分：通用要求
GB3836.2-2010 爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”GB1094.11-2007 《干式電力變壓器》
GB/T10228-2015《干式電力變壓器技術參數和要求》
JB/T3955-2006《礦用一般型電力變壓器》
GB4208-2008《機殼防護等級》
GB1094.l-2013 電力變壓器第 1 部分 總則
三、產品分類

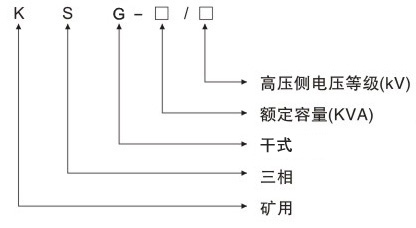

1.產品型號含義
2.產品防護型式：礦用一般型
3.產品安全標志： KY
四、技術要求
1.額定性能參數見表1。
2.產品應符合企業標準的要求，按照規定的程序和國家指定的檢驗單位審批的圖樣和技術文件制造，產品應符合GB/12173-2008、GB3836.l—2010、GB3836.2—2010、GB1094.11-2007、GB/T10228-2015、JB/T3955-2006、GB4208-2008、GB1094.l—2013等國家標準、行業標準的要求。
3.使用條件
干式變壓器在下列條件下應能正常工作:
a)海拔高度:不超過1000m；
b)環境溫度：-20℃～+40℃
c)空氣相對濕度不超過95%(+25℃時)；
d)在無破壞絕緣的氣體或蒸汽環境中 。
e)用于無甲烷煤塵爆炸性的環境中。
表 1
額定性能參數 | 技術參數 | 額定容量（KVA） |
2.5 | 5 | 10 | 15 | 20 | 30 | 50 |
相數 | 3 |
頻率 | 50 |
一次電壓( V ) | 1140 660 380 220 |
二次電壓( V ) | 1140 660 380 220 127 36 24 |
聯結組標號 | Yy0-D11 Dy11 Yy0 |
阻抗電壓（ ％ ） | 3.2 | 3.5 | 3.5 | 3.5 | 4 | 4 | 4 |
空載電流（ ％ ） | 12 | 10 | 8 | 6 | 6 | 5.5 | 4 |
空載損耗（ W） | 102 | 120 | 155 | 210 | 235 | 310 | 420 |
負載損耗(120℃)W | 130 | 175 | 300 | 380 | 500 | 710 | 1005 |
絕緣等級 | F |
冷卻方式 | AN |
誤差 | 總損耗 | 10% | 10% | 10% | 10% | 10% | 10% | 10% |
空載損耗P0 | 15% | 15% | 15% | 15% | 15% | 15% | 15% |
負載損耗PK | 15% | 15% | 15% | 15% | 15% | 15% | 15% |
空載 電壓比 | 主分接 | ±0.4% | ±0.4% | ±0.4% | ±0.4% | ±0.4% | ±0.4% | ±0.4% |
其他分接 | ±0.3% | ±0.3% | ±0.3% | ±0.3% | ±0.3% | ±0.5% | ±0.5% |
短路阻抗 | 主分接 | ±10% | ±10% | ± 10% | ± 10% | ±10% | ±10% | ±10% |
其他分接 | ±10% | ±10% | ± 10% | ± 10% | ±10% | ±10% | ±10% |
空載電流 | 30% | 30% | 30% | 30% | 30% | 30% | 30% |
4.絕緣水平
運行在海拔不超過1000m 處的變壓器， 其絕緣水平按表2 的規定。
表2
額定電壓（V） | 額定短時工頻 耐受電壓（方均根值）KV | 額定全波雷電沖擊 耐受電壓（峰值）KV |
1140 | 5 | -- |
660以下 | 3 | — |
變壓器在海拔1000～3000 米之間的地區運行，但在不超過1000 米的地點試驗，其額定短時工頻耐受電壓值以表2 為基礎，超過1000 米的高度以每500 米為一級增加6.25％。
當干式變壓器已經全部耐受了表2 規定的絕緣試驗，而在其后進行的重復試驗時，則試驗電壓須降低到表2 規定值的85％。
5.分接及分接電壓
一次繞組的分接電壓按表3 的規定。
表 3
分接 | 分接電壓V |
| 1140-660/380-220 |
| 660-380/220-127 |
抽頭或星三角轉換調出相應電壓 | 380/220-127 |
| 660-380/127-36 |
| 380/220 |
6.冷卻方式及標志
干式變壓器的繞組和防護外殼的冷卻介質均為空氣，其循環種類為自然循環，冷卻方式的標志為AN。
7.溫升限值
運行在海拔和環境溫度符合GB1094.11第11條款的條件下，變壓器的線圈和鐵芯表面的溫升不應超表4所列的限值。
表 4
部位 | 絕緣系統的溫度0C | 溫升限值K |
線圈 | 135（F） | 100 |
鐵芯表面 | — | 使用令絕緣材料不致?lián)p傷的溫度 |
8.溫度監視 （可選裝）
干式變壓器殼體內器身上部須裝設溫度監視元件，在運行時，對于F 級絕緣由于外部原因引起溫度超過125±5℃，能發出報警信號。
9.下安裝支架
干式變壓器殼體側部有安裝支架。
10.變壓比應符合本企業標準中第4.1 條的規定，偏差應符合GB1094.1-2013 中第9 條規定。
11.防護外殼
干式變壓器應有起保護作用的外殼，并能承受GB3836.1中表4規定的低沖擊能量的沖擊試驗。外殼須采用優質鋼材制造，外殼防護等級不低壓IP30。
12.干式變壓器的外殼防護性能應符合GB/T 12173-2008中4.2.3條款的規定。
13.扭轉
連接件在連接或拆卸時會受到扭矩作用，因此，導桿與絕緣套管配合時，所受的扭矩應符合表5 規定。
表 5
與絕緣套管配合的導桿規格 | 力矩N.m |
M4 | 2.0 |
M5 | 3.2 |
M6 | 5 |
M8 | 10 |
M10 | 16 |
M12 | 25 |
M16 | 50 |
M20 | 85 |
M24 | 130 |
14.爬電距離電氣間隙符合表6規定
表 6
工作電壓U,V | 最小爬電距離,mm | 最小電氣間隙,mm |
1200 | 15 | 50 |
15.電纜和導管引入裝置 裝配到電氣設備上時，它們的結構和固定不應損害電氣設備的防護特性。當選用引入裝置時，必須符合GB4028中相關條款的規定，應適合電纜引入裝置制造廠規定的全部電纜尺寸范圍。
16.連接件應有有效的防腐措施，其結構應防止導線松動、扭轉，且有效持久保持接觸壓力。
表 7
主電路導線每相截面積S | 對應保護線最小截面積 |
S≤16 | S |
16＜S≤35 | 16 |
S＞35 | 0.5S |
17.變壓器的主分接電壓、電壓比、短路阻抗、負載損耗、空載損耗、空載電流應符合本企業標準中第4.1 條表1的規定。其誤差值應符合GB1094.1-1996 中第9 條的規定，具體要求見表1的相應部分。
18.直流電阻不平衡，線直流電阻不平衡不大于5％。
19. 變壓器應通過4倍額定頻率、4倍額定電壓30S 的感應耐壓試驗考核其縱絕緣，不應發生閃烙擊穿現象。
20.交變濕熱性能應符合GB/T 12173-2008中4.8條款的規定。
21.最高表面溫度應符合GB/T 12173-2008中4.2.4條款的規定。
